TELI-PICKUP Spediamo in tutta Italia

Produzione teli in PVC completi forniti con KIT di montaggio e dime con cinghie avvolgibili. Pratici e semplici da montare.

SOLO PER CONCESSIONARIE E RIVENDITORI AUTORIZZATI

di seguito vi presentiamo acuni esempi:

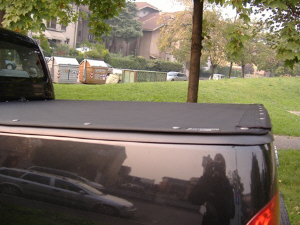

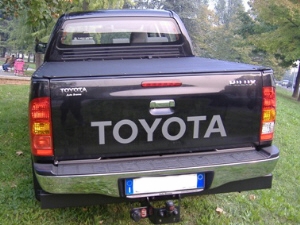

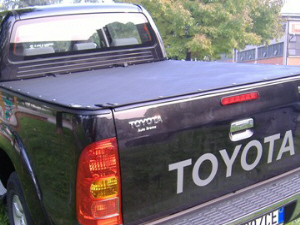

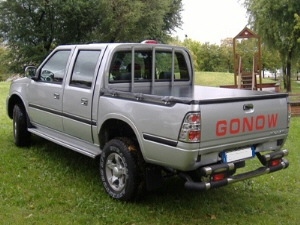

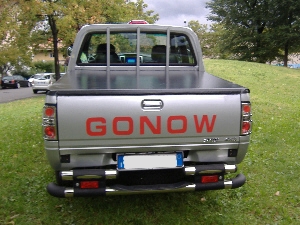

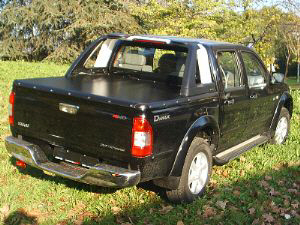

ISTRUZIONI PER MONTAGGIO TELO FUORISTRADA ISUZU D-MAX
CON ROLLBAR E RIVESTIMENTO IN PLASTICA
" TAPPEZZERIA AUTO GAMBIRAZIO"

KIT IN DOTAZIONE:
N°01 Telo su misura completo di bottoni automatici.
N°26 Maschi per bottoni automatici (N°4 in più di scorta).
N°26 Rivetti (N°4 in più di scorta).
N°01 Serie completa di Dime adesive per foratura.
N°02 Strisce di velcro.

Foto 1

Applicare la Dima sulla parte sinistra, come riferimento di
partenza considerare l’inizio dell’angolo (Foto 1).

Foto 2

Foto 2A

Per applicare la Dima appoggiarsi al bordo inferiore
della plastica del rivestimento (Foto 2–2A).

Foto 3

Applicare la Dima sulla parte destra, come riferimento
di partenza considerare l’inizio dell’angolo (Foto 3).

Per applicare la Dima appoggiarsi al
 bordo inferiore della plastica del
 rivestimento (Foto 4–4A).

Foto 5

Applicare la Dima posteriore partendo dall’angolo sinistro
del portellone posteriore (Foto 5).

Foto 6

Foto 6A

Foto 6B

Foto 6C

Per il fissaggio della Dima anteriore, segnare il centro esatto del cassone
(la metà) con un pennarello, applicare quindi la Dima partendo dal punto
segnato, come riferimento tenere la dima verso la parte esterna della
plastica (Foto 6 – 6A - 6B – 6C)

Foto 7

Foto 7A

Per il fissaggio del Velcro al rollbar, appoggiare il velcro e segnare con un
pennarello la posizione dei fori sia per il lato destro che quello sinistro
(Foto 7 - 7A).

Foto 8

Applicate tutte le Dime , posizionarsi con il trapano sui centri
segnati, con la punta di Ø3 forare, plastica e lamiera. (Foto 8).

Foto 9

Foto 9A

Finita l’operazione di foratura, togliere tutte le Dime, e nei fori fatti rivettare
i Maschi per bottoni automatici (allegati) con i rivetti (allegati). (Foto 9 - 9A).
ATTENZIONE!!! Nei fori fatti nel rollbar per il fissaggio del Velcro
SI DEVONO mettere solo i rivetti SENZA Maschi per bottoni automatici
(vedi Foto 10 - 10A)

Foto 10

Foto 10A

Nei fori fatti al rollbar, rivettare il Velcro SOLO con i rivetti
(allegati). (Foto 10 –10A).

Foto 11

Foto 11A

Foto 11B

Foto 11C

Per un più semplice montaggio del Telo, Noi consigliamo di partire dal
bottone centrale anteriore e proseguire dal lato sinistro al lato destro;
abbottonare il bottone posteriore del lato destro, quello sinistro e poi a
seguire tutti gli altri. (Foto 11 – 11A - 11B - 11C).

Foto 12

Foto 12A
